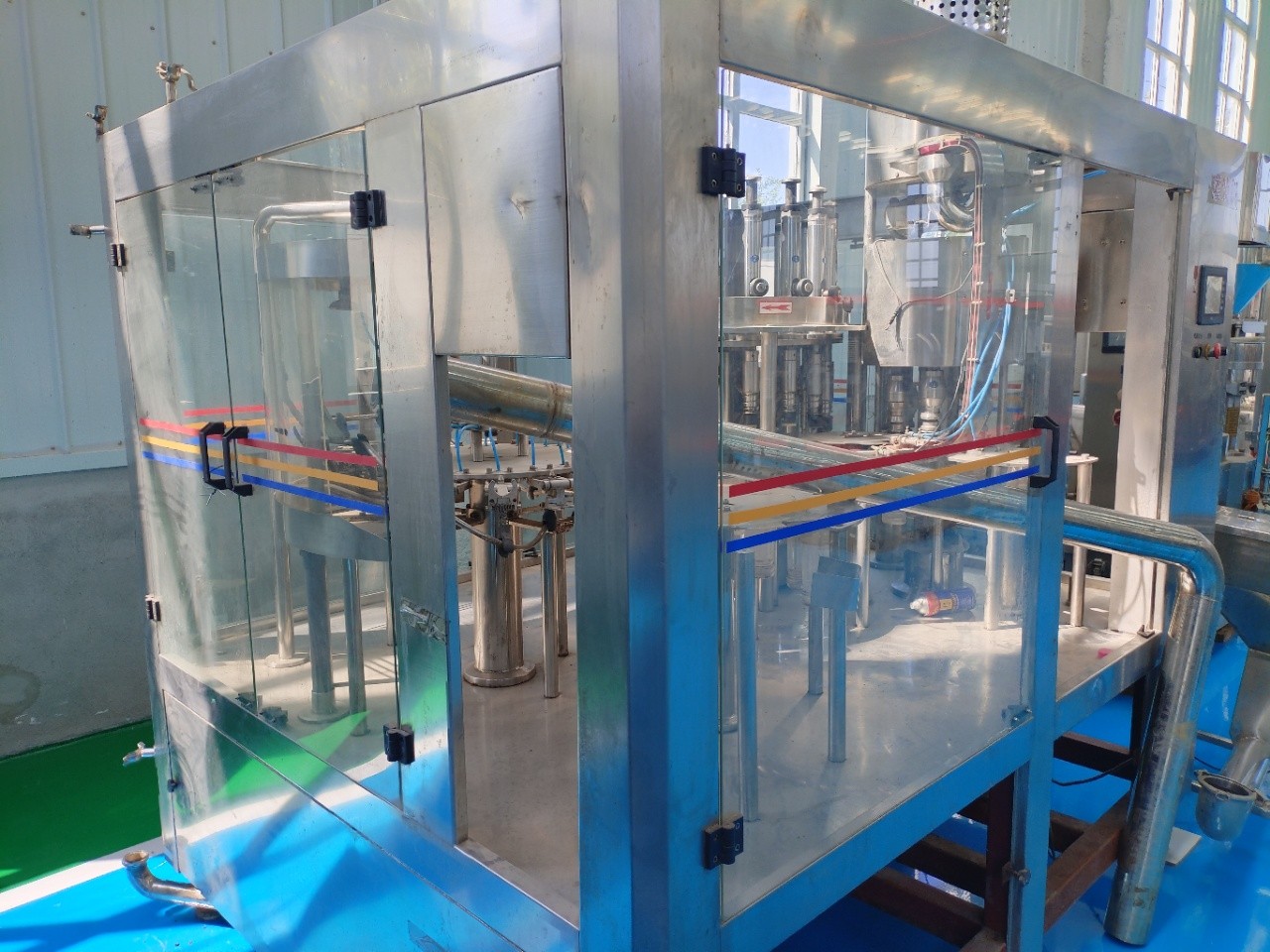

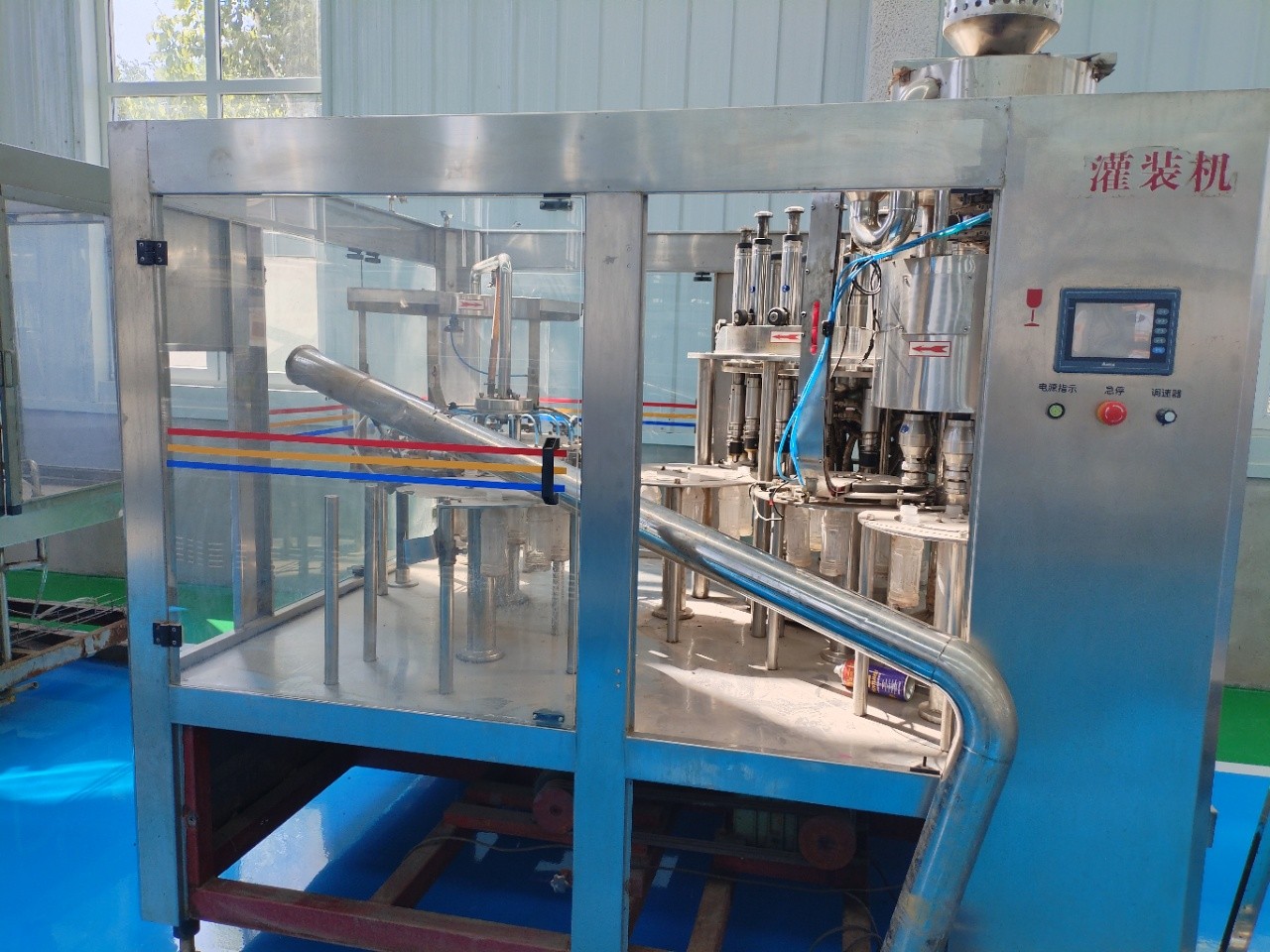

自动灌装机的主要结构解析

一、供瓶系统：“送瓶管家”—— 让空瓶有序进入灌装流程

• 核心部件：

  1. 储瓶台 / 理瓶机：储瓶台是临时存放空瓶的 “缓冲区”，通常为倾斜式平台，空瓶靠重力自然下滑；若产量大（如每小时 2 万瓶以上），会搭配 “理瓶机”—— 通过旋转的拨片、轨道将杂乱的空瓶梳理成 “瓶口朝上、方向一致” 的队列，避免空瓶倒置或堆叠。

  2. 输送带 / 送瓶链板：将理好的空瓶输送到灌装工位的 “通道”，常见的有皮带输送带（适合轻量塑料瓶）和不锈钢链板（适合重量大的玻璃瓶，耐磨抗冲击）。输送带表面通常有 “挡瓶条”（防止瓶子跑偏）和 “分瓶机构”（将密集的瓶子按 “单排 / 多排” 均匀分开，匹配灌装头数量）。

  3. 定位机构：在灌装工位前，通过 “挡瓶气缸”“星轮”（带凹槽的旋转轮，每个凹槽卡一个瓶子）将瓶子精准固定在灌装头正下方，避免灌装时液体洒漏 —— 这一步是 “精准灌装” 的前提，定位偏差会直接导致灌装量不准。

• 关键作用：供瓶系统的 “稳定性” 决定了整机效率，若理瓶卡顿、输送带跑偏，会导致后续灌装工位 “缺瓶”，甚至引发设备停机。

二、灌装系统：“核心执行器”—— 精准控制物料灌装量

• 核心部件（以最常见的液体灌装机为例）：

  • 重力式灌装头：适合低粘度液体（如水、饮料），靠物料自身重力流入瓶内，结构简单、成本低，通过 “电磁阀” 控制灌装时间来调节灌装量；

  • 压力式灌装头：适合高粘度液体（如蜂蜜、番茄酱）或需要快速灌装的场景，通过压缩空气推动物料进入瓶内，灌装速度快，且能避免物料挂壁；

  • 活塞式灌装头：适合高精度灌装（如医药口服液、化妆品精华），通过活塞的 “往复运动” 精确控制物料体积（如每瓶 10ml±0.1ml），精度可达 ±0.5% 以内。

  1. 储料罐：临时储存待灌装物料的 “容器”，通常为不锈钢材质（304/316L，耐腐蚀、易清洁），罐内配有 “搅拌装置”（防止物料沉淀，如果汁、酱料）和 “液位传感器”（实时监测物料余量，不足时自动报警补料，避免空灌）。

  2. 灌装头：直接接触瓶子、注入物料的 “部件”，数量与产能匹配（如 12 头、24 头、48 头，头数越多产能越高）。常见类型有：

  3. 升降机构：带动灌装头 “上下移动” 的部件 —— 瓶子到位后，灌装头下降插入瓶口（或贴近瓶口，防起泡），灌装完成后上升，避免物料滴漏到瓶身。对于易起泡液体（如啤酒、碳酸饮料），部分灌装头还带 “防起泡设计”（如多段式灌装，先慢后快）。

•

三、封口系统：“封瓶卫士”—— 防止物料泄漏、延长保质期

• 核心部件与常见封口方式：

  • 直接将带粘性的封口膜（如 PE 膜、铝塑膜）贴在杯口，同时通过加热或压力密封，兼顾 “封口” 和 “贴标” 功能，结构更紧凑，适合杯状容器。

  • 利用 “电磁感应加热” 原理，铝箔垫片在高频磁场中产生热量，与瓶口的塑料层熔合，形成 “密封膜”，适合 “防漏、防篡改” 的场景（如医药行业），封口后需检测铝箔是否平整、有无气泡。

  • 通过 “压盖头” 的 “向下压力” 将金属盖压扣在瓶口的卡口上，实现密封，适合需要 “强密封” 的场景，压盖力度可通过弹簧或气缸调节。

  • 由 “理盖器”（将杂乱的瓶盖整理成 “盖口朝下” 的队列）、“送盖轨道”（将瓶盖输送到旋盖头）、“旋盖头”（带旋转夹爪，抓住瓶盖后套在瓶口，通过旋转拧紧，扭矩可调节 —— 避免拧太松漏液、拧太紧瓶盖破裂）组成。

  1. 旋盖机构（适配螺口瓶，如矿泉水瓶、洗衣液瓶）：

  2. 压盖机构（适配卡口瓶，如玻璃罐头、啤酒瓶）：

  3. 铝箔封口机构（适配瓶口带铝箔垫片的瓶，如药品瓶、保健品瓶）：

  4. 贴标封口一体化机构（部分机型，如酸奶杯、果冻杯）：

• 关键作用：封口的 “密封性” 直接影响产品保质期，若封口不严，液体易泄漏、物料易变质，因此封口系统通常带 “封口检测” 功能（如压力传感器、视觉检测），自动剔除封口不合格的产品。

四、传动系统：“动力中枢”—— 让各结构同步运转

• 核心部件：

  1. 电机：整机的 “动力源”，常见的有伺服电机（控制精度高，适合需要精准调速的环节，如灌装头升降、旋盖扭矩控制）和步进电机（成本低，适合简单的输送环节，如输送带传动）。

  2. 减速器 / 变频器：电机转速通常较高，需通过 “减速器”（如齿轮减速器、蜗杆减速器）降低转速、增大扭矩，带动星轮、输送带等部件缓慢稳定运转；“变频器” 则用于调节电机转速，实现 “产能可调”（如根据需求将产能从 1 万瓶 / 小时调到 1.5 万瓶 / 小时）。

  3. 传动件：连接各部件的 “桥梁”，包括齿轮（传递扭矩，确保星轮、旋盖头同步转动）、链条 / 皮带（带动输送带、理瓶机运转）、凸轮（控制灌装头升降、挡瓶气缸伸缩的 “定时开关”，凸轮旋转到特定角度时，触发对应动作）。

• 关键作用：传动系统的 “同步性” 是整机稳定的关键，若传动件磨损（如链条松动、齿轮咬合间隙大），会导致各环节节奏错乱，出现 “灌装头错过瓶口”“旋盖头拧空” 等故障。

五、控制系统：“大脑”—— 精准控制与故障预警

• 核心部件：

  • 位置传感器（检测瓶子是否到位、灌装头是否下降到指定高度）；

  • 压力传感器（检测灌装压力、旋盖扭矩，避免超压损坏设备）；

  • 液位传感器（检测储料罐物料余量，不足时自动补料）；

  • 视觉传感器（部分机型，检测瓶盖是否拧紧、标签是否贴正，自动剔除不合格品）。

  1. PLC（可编程逻辑控制器）：控制系统的 “核心芯片”，储存预设的生产程序（如 “供瓶→定位→灌装→旋盖→出瓶” 的流程顺序、各动作的时间间隔），接收各传感器的信号（如液位传感器、位置传感器），并向电机、气缸等执行器发送指令，控制动作执行。

  2. 触摸屏 / 操作面板：人机交互的 “窗口”，操作人员可通过触摸屏设置参数（如灌装量、旋盖扭矩、产能）、查看生产数据（如总产量、合格数、不合格数）、选择生产模式（如手动调试模式、自动生产模式）；部分机型还带 “故障显示” 功能（如 “缺盖报警”“液位过低报警”），方便快速排查问题。

  3. 传感器：控制系统的 “眼睛和耳朵”，包括：

• 关键作用：控制系统的 “智能化程度” 决定了设备的操作难度和稳定性，比如带 “自动校准” 功能的系统，可通过传感器自动调整灌装量偏差；带 “数据追溯” 功能的系统，能记录每一批次的生产参数，满足医药、食品行业的合规要求（如 GMP 认证）。

六、辅助系统：“细节保障”—— 解决生产中的小问题

• 核心部件与功能：

  1. 清洗系统：用于生产前后清洗储料罐、灌装头、管道（避免不同物料交叉污染），常见的有 CIP（在线清洗）系统 —— 通过高压喷淋头向储料罐、管道内喷洒清洗剂（如热水、酸碱溶液），无需拆解部件即可完成清洗，适合医药、食品行业；

  2. 防护系统：包括设备外壳（防止操作人员接触运动部件受伤）、紧急停止按钮（出现故障时一键停机）、过载保护（电机过载时自动断电，避免烧毁）；

  3. 废料收集系统：收集灌装时洒漏的物料、不合格的瓶子（如空瓶、漏液瓶），避免物料浪费和车间污染，通常由废料输送带、废料箱组成；

  4. 润滑系统：定期向传动件（如齿轮、轴承）注入润滑油，减少磨损，延长部件寿命，部分机型带 “自动润滑” 功能，无需人工频繁添加。

总结：各结构的协同逻辑
